[互助]新手求助：关于Excitation\Incident wave 的边界问题 还有自订材料

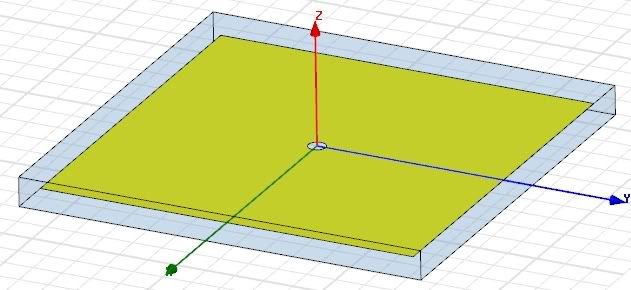

我创建一个6.4mm(-3.2~3.2)*6.4mm(-3.2~3.2)*0.001mm(0~0.001)的金属膜，且在中间穿一个0.3mm的洞 {L~j;p_G&
我往+Z方向入射一中心频率350GHz、Beam waist=0.3mm 的Gaussian Beam 并设于座标(0,0,0)  <*EMcZ
@&?E3?5ll
(1) m0QE S
请问周围的边界怎么设?? O2;FaASF
我边界大小设比我的金属模在各方向都大个0.05mm |a4cER.'2^
在侧面4面与上面设Radiation里的Rdiating Only、下面设Radiation里的Incident Field uNCM,J!#~
请问哪里有错吗?? h?R{5?RxK
i)y8MlC{
(2) H xs'VK*
Au于350GHz的介电常数假设是-160000+i2500000且是随频率而变 pMB!I9q
那么我再新增材料时 Relative Permitivity是设-160000；Dielectric Loss Tangent设+15.625对吗?? uzg(C#sp
SQ
8xfD*
(3) waI?X2
若我想要看在z=0.03平面上的电场分布，我该怎么做?? .7&V@A7
是再额外加设一个平面在 z=0.03 设为wave port 还是 设 .. vF@hg)A
ve($l"T

未注册仅能浏览部分内容，查看全部内容及附件请先 登录 或 注册

Incident Field 方向可以通过向量设置，四周还是吸收边界，AU的设置是正确的，Z=0.03那个面什么都不用设置

fj|b;8_}l
真是太感谢luzhnudt了 f=k_U[b4>
问题(3)真的Z=0.03那个面什么都不用设置 xXf,j#`"
rjffpU
想问清楚一点您说的四周设吸收边界是指PML还是Radiation里的Radiating Only?? }y%c.
:)Pj()Os|
还有若我想知道电磁波穿透小洞后在Z=0.03平面上的Power分布，又该怎么做呢?? l1bkhA b
因为选项中似乎只有电场与磁场可选择来看
