大家不知道有没有设计过三同轴的连接器，现有个问题，仿真的时候好像不对。
建模

设置激励面

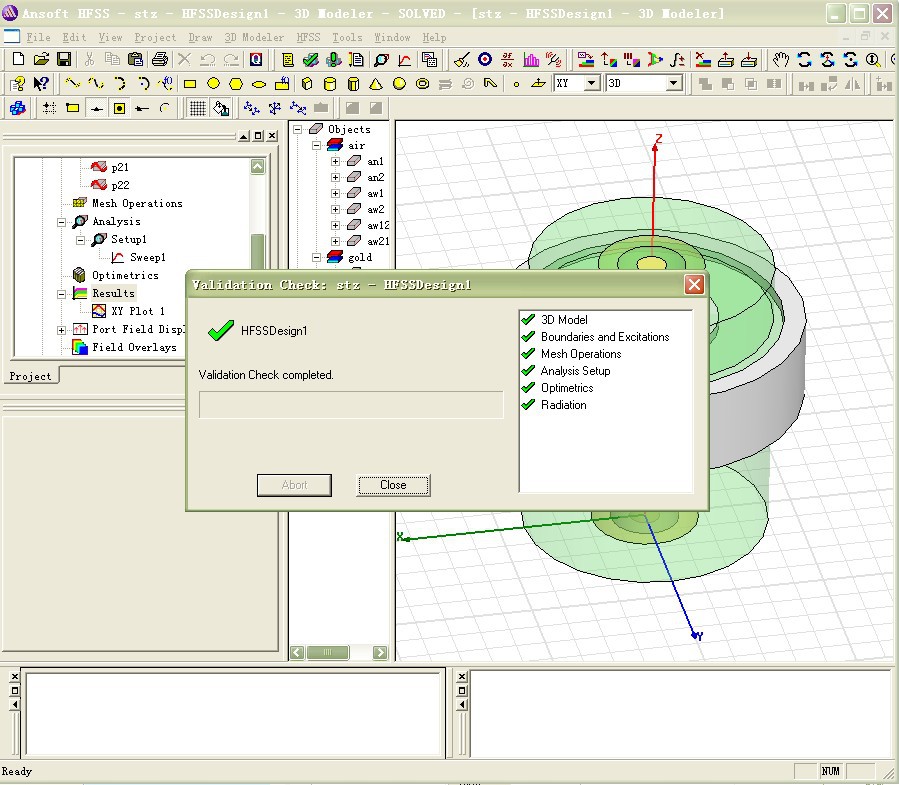

查错

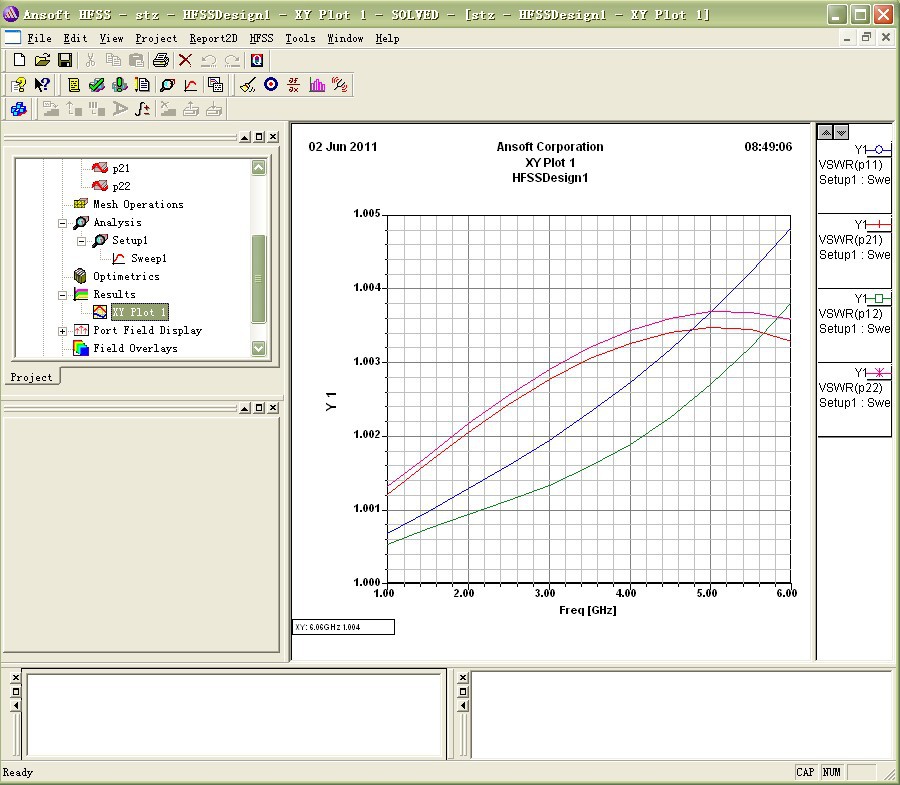

驻波曲线，曲线也有问题，都接近1了

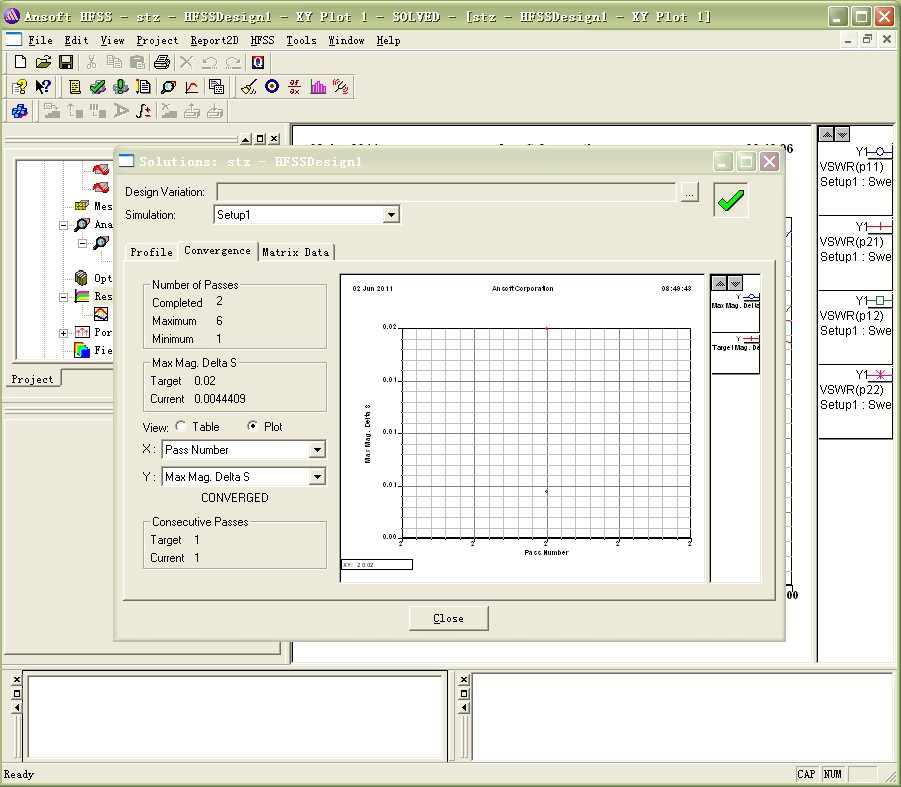

但是仿真曲线没有收敛

三同轴 ..

未注册仅能浏览部分内容，查看全部内容及附件请先登录或注册

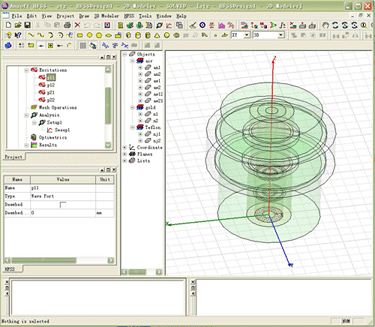

描述:激励面设置

描述:CAD图尺寸

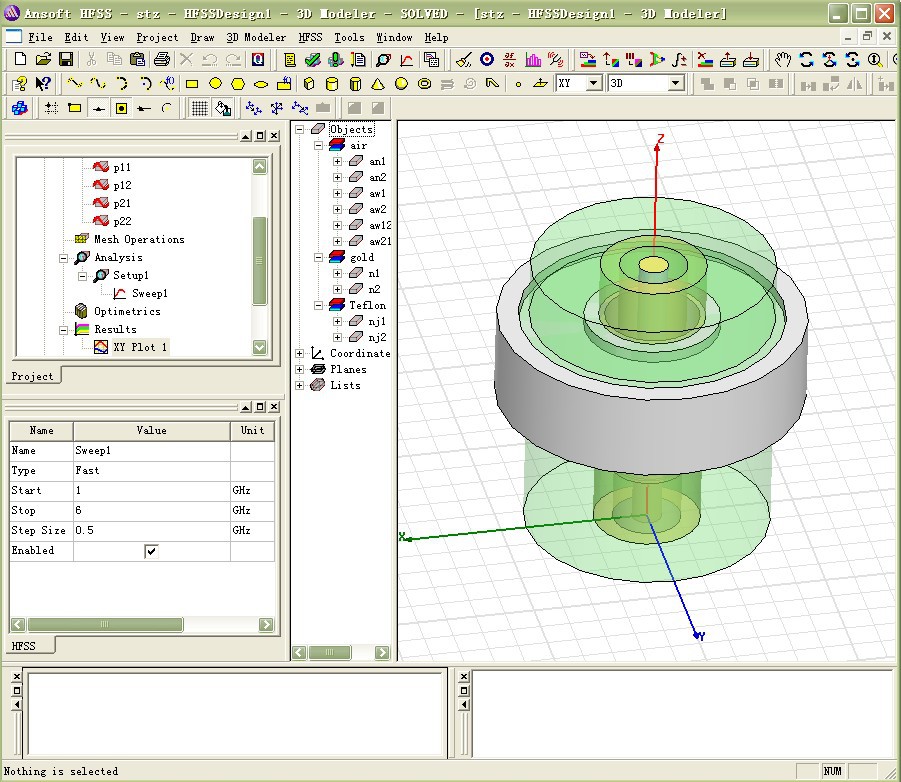

描述:三同轴的模型
附件:

stz.rar (15 K) 下载次数:12

共1条评分

rf币 +5

提示:鼓励发贴交流加RF币！问题解决后,结贴分享解决方案再给你加技术分！

2011-06-20

离线yongys

多交流

UID ：8276

注册：2008-02-14
登录：2019-08-17
发帖：43
等级：仿真一级

1楼发表于: 2011-06-02 09:19:06

激励设置的图重发一下

离线farmer

UID ：74551

注册：2011-03-27
登录：2013-03-03
发帖：56
等级：仿真一级

2楼发表于: 2011-06-02 18:15:10

驻波比不是1是最好的吗？

离线yongys

多交流

UID ：8276

注册：2008-02-14
登录：2019-08-17
发帖：43
等级：仿真一级

3楼发表于: 2011-06-07 08:06:23

因为收敛曲线不对，还是一个失败的设计。

离线farmer

UID ：74551

注册：2011-03-27
登录：2013-03-03
发帖：56
等级：仿真一级

4楼发表于: 2011-06-19 09:51:14

这有关系吗，不是只要收敛到你设定的值内就可以吗？

共1条评分

rf币 +2

积极参与讨论，再接再厉！

2011-06-20

离线yughvbrtdfxc

UID ：101950

注册：2012-11-23
登录：2012-11-23
发帖：1
等级：旁观者

5楼发表于: 2012-11-23 10:59:28

仿真的都是理想值，只能做参考，最好实际中做好了测测性能。
