[分享]知用电流探头HCP8000系列简单介绍及应用场合

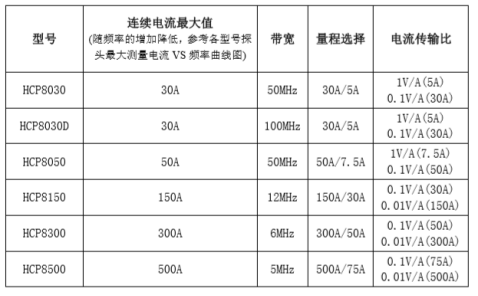

       HCP8000系列电流探头是一款能够同时测量直流和交流的高频电流探头。其特点包括：高带宽，可准确快速捕捉电流波形；高精度，在电流测量量程范围内，精度高达 1%，满足大部分测试领域的需要；两个 量程可供选择，方便小电流测量；自动消磁调零功能，使用方便；声光过流报警功能，提醒量程切换；电子轻触式按键设计，使用寿命更长；标准的 BNC 输出接口，可匹配任何厂家示波器。

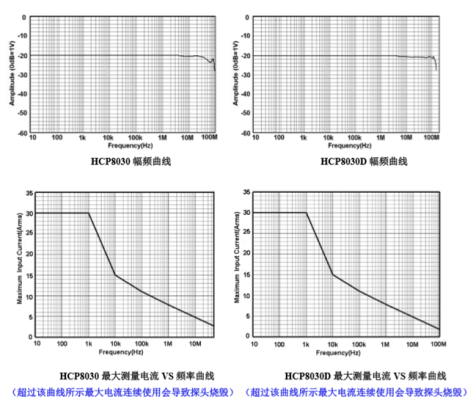

        HCP8030(D)体积轻巧，可在当前拥挤的电路板中使用自如；小型钳夹可以在紧张的空间中探测电流，同时仍能夹住直径达 5mm 的导线；可以测量 30A 的连续电流和 50A 的峰值电流，HCP8030 提供 50MHz 的带宽,HCP8030D 提供 100MHz 带宽；探头具有 30A (10X)和 5A (1X)两个量程可选择，5A (1X)量程特别适用于小电流测量，分辨率高达 1mA。 HCP8050 钳口可夹住直径达 5mm 的导线；可以测量 50A 的连续电流和 75A 的峰值电流，提供 50MHz 带宽；探头具有 50A (10X)和 7.5A (1X)两个量程可选择，7.5A (1X)量程特别适用于小电流测量，分辨率高达1mA。

HCP8150 钳口可夹住直径达 20mm 的导线，适用于大电流应用场合；可以测量 150A 的连续电流和 300A 的峰值电流，提供了 12MHz 的带宽；探头具有 150A (100X)和 30A (10X)两个量程可选择，10X 量程用于小电流测量，分辨率高达 10mA。

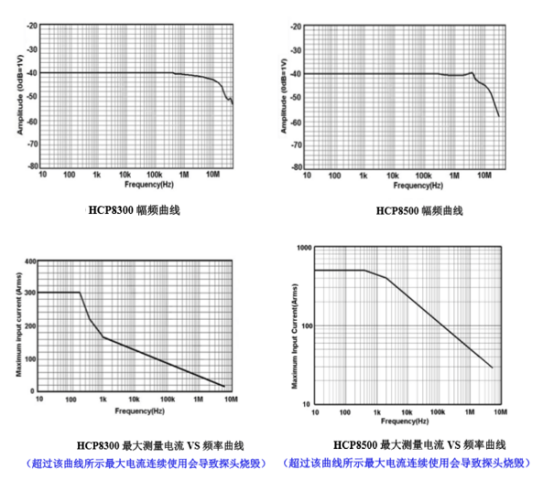

HCP8300 钳口可夹住直径达 20mm 的导线，适用于大电流应用场合；测量 300A 的连续电流和 500A 的峰值电流，提供了 6MHz 的带宽；探头具有 300A (100X)和 50A (10X)两个量程可选择，10X 量程用于小电流 测量，分辨率高达 10mA。HCP8000 系列电流探头常用于开关电源、马达驱动器、电子镇流器、LED 照明、新能源等设计和测试应用中。

HCP8500 钳口可夹住直径达 20mm 的导线，适用于大电流应用场合；测量 500A 的连续电流和 750A 的峰值电流，提供了 5MHz 的带宽；探头具有 500A (100X)和 75A (10X)两个量程可选择，10X 量程用于小电流 测量，分辨率高达 10mA。HCP8000 系列电流探头常用于开关电源、马达驱动器、电子镇流器、LED 照明、新能源等设计和测试应用中。

电源（开关式和线性）设计

LED 照明设计

电动汽车设计

新能源

变频家电

电工实验

半导体器件设计[/al .. 9\i;zpN\
